Şəbəkədənkənar və ehtiyat güc quraşdırmaları üçün HK3000PC şarj cihazı ilə 3000w təmiz sinus dalğası çeviricisini nə ideal edir?

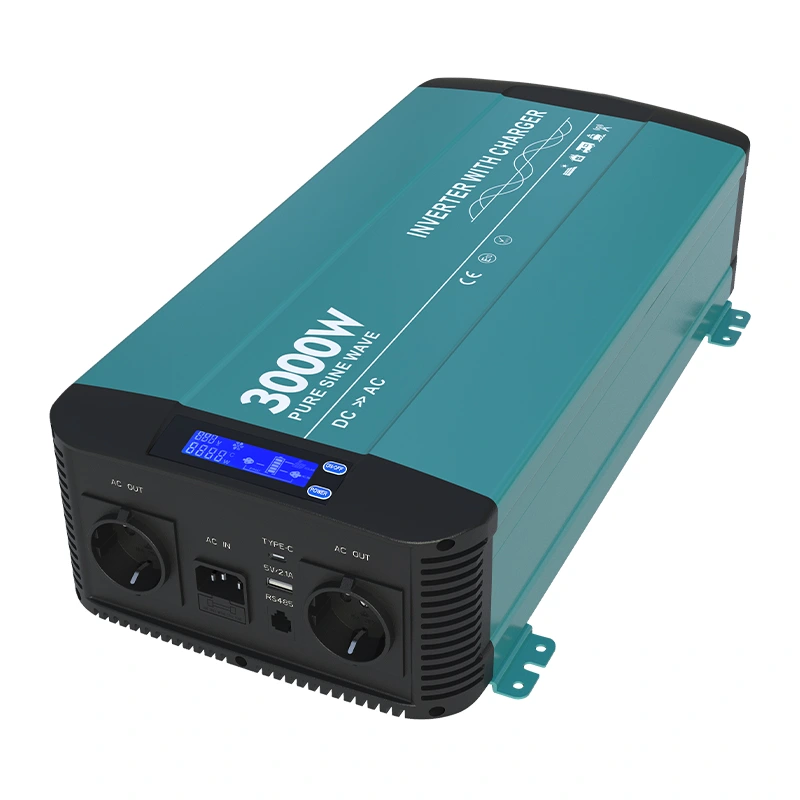

Bir çox uzaq elektrik qurğuları ayrı-ayrı çeviriciləri və xarici batareya doldurucuları əlaqələndirərkən problemlərlə üzləşir, çünki uyğun olmayan vaxt və ya uyğun olmayan gərginlik hədləri batareyanın sağlamlığını pisləşdirə və ümumi sistemin sabitliyini azalda bilər.Şarj cihazı HK3000PC ilə 3000w Saf Sinus Dalğası İnverteriTək kompakt şassi daxilində DC-AC inversiyasını və AC-DC batareyanın doldurulmasını birləşdirərək şəbəkədənkənar, mobil və ya gözləmə rejimində enerji layihələri üçün çoxlu diskret güc komponentlərinin əlaqələndirilməsinin mürəkkəbliyini aradan qaldırır. Hamısı bir yerdə qurğular naqillərin sxemlərini sadələşdirir və enerji zəncirində nasazlıq nöqtələrini azaldır ki, bu da daimi enerji əlçatanlığının yüksək praktik əhəmiyyət daşıdığı düşərgə qurğuları, uzaq iş yerləri və yaşayış evlərinin ehtiyat konfiqurasiyaları ilə işləyən istifadəçilər üçün nəzərəçarpacaq üstünlüklər gətirir. Müstəqil enerji sistemlərinin yığılması zamanı hər bir əlavə kabel və ayrıca cihaz potensial zəif nöqtələr yaradır, ona görə də konsolidasiya edilmiş aparat arxitekturaları planlaşdırma mərhələlərində diqqətlə nəzərdən keçirilməlidir.

1. Kombinə edilmiş çevirici-yükləyici qurğunun əsaslarını başa düşmək

Kombinə edilmiş inverter-şarj cihazı yaddaşa əsaslanan enerji ekosistemində iki əsas rola xidmət edir. Birincisi, o, qurğuşun-turşu və ya litium batareya banklarında saxlanılan birbaşa cərəyanı götürür və onu standart məişət elektrik avadanlığının spesifikasiyalarına uyğun gələn alternativ cərəyana çevirir. İkincisi, hər dəfə xarici AC mənbəyi əlçatan olduqda, bortda olan doldurucu dövrə qoşulmuş batareya paketlərini avtomatik doldurmaq üçün şəbəkədən və ya generator təchizatından enerji çəkir. Bu ikili rollu dizayn istifadəçilərin müstəqil doldurucu aparat və çevirici modulları arasında əl ilə keçid tələbini aradan qaldırır.

• Batareya ilə işləyən inversiya və elektrik enerjisi ilə idarə olunan doldurma iş axınları arasında qüsursuz keçid
• Gərginlik və vatt oxunuşları daxil olmaqla kritik iş vaxtı ölçülərini vizuallaşdırmaq üçün vahid LCD panel
• Əlavə dövrə təhlükəsizliyi üçün əsas AC giriş yoluna quraşdırılmış inteqrasiya olunmuş AC dövrə açarı
• Rahat aşağı gərginlikli birbaşa cihazın doldurulmasını təklif edən xüsusi USB‑A və Type‑C portları

Fiziki ölçü və çəki quraşdıranlar üçün mənalı rol oynayır. Bölmə 489×252×118 millimetr ölçüdə və 8,8 kiloqram ağırlığında olmaqla, həm stasionar, həm də mobil korpuslar üçün divara montajı mümkün edir. Metal korpusa inteqrasiya edilmiş montaj mötərizələri, istifadəçilərin kommunal şkaflar, avtomobil bölmələri və ya açıq havada qorunan şkaflar daxilində aparatları konfiqurasiya etməsindən asılı olmayaraq bərk səthlərə təhlükəsiz bərkidilməsini asanlaşdırır. Havalandırma barmaqlıqlarının ətrafında lazımi boşluq həmişə saxlanılmalıdır; maneəli hava axını istilik qoruyucularını işə salacaq və ağır əməliyyat yükləri altında mövcud çıxış qabiliyyətini məhdudlaşdıracaq.

2. Çıxış dalğa formasının keyfiyyəti və real dünya yükünün uyğunluğu

Saf sinus dalğa çıxışı dəyişdirilmiş sinus alternativləri ilə müqayisədə ən mühüm fərqləndiricilərdən birini təşkil edir. Beş faizdən aşağı saxlanılan ümumi harmonik təhrif kommunal şəbəkə tərəfindən təmin edilən dalğa formasının xüsusiyyətlərini təkrarlayır. Həssas istehlakçı elektronikası, induktiv mühərriklər, soyuducu kompressorlar və laboratoriya avadanlıqları işləyərkən bu çox vacibdir. Tərkibində mühərrik sarğıları və ya mürəkkəb daxili idarəetmə lövhələri olan qurğular tez-tez daha isti işləyir, əlavə səs-küy yaradır və ya təhrif edilmiş dəyişdirilmiş sinus güc siqnalları ilə qidalandıqda xidmət müddətini qısaldır.

Nominal davamlı çıxış iki saniyəlik fasilələrlə davamlı olaraq 6000 vata çatan artım gücü ilə 3000 vata çatır. Yüksəlmə dərəcəsi ani induktiv cihazların mühərriklərini fırlatmağa başladığı zaman baş verən yüksək alov cərəyanını idarə edir. Kifayət qədər yüksək gərginlik olmadan, çeviricilər kompressorlar, su nasosları və ya paltaryuyan maşın mühərrikləri işəsalma dövriyyələrinə hər dəfə cəhd etdikdə həddindən artıq yüklənmə mühafizəsini işə sala bilər. Zavodda konfiqurasiya edilə bilən çıxış gərginliyi seçimləri regional elektrik normalarına uyğun olaraq seçilə bilən 50Hz və ya 60Hz tezlik parametrləri ilə yanaşı 100‑120VAC və 200‑240VAC ailələrini əhatə edir. Minimum tam yüklü konvertasiya səmərəliliyi 89%-də qeydə alınır, pik əməliyyat səmərəliliyi isə 92%-ə qədər yüksəlir. Daha yüksək səmərəlilik enerji elektronikasında istilik itkiləri əvəzinə faktiki son istifadəçi yükləri üçün saxlanılan batareya tutumunu saxlayaraq, istilik kimi daha az enerji sərf edilməsinə çevrilir.

Şarj cihazı HK3000PC ilə 3000w Saf Sinus Dalğası İnverterigiriş DC tərəfi və AC çıxış sxemləri arasında tam qalvanik izolyasiyanı dəstəkləyir. Tam giriş-çıxış izolyasiyası birləşdirilmiş batareya dövrələrində torpaq xətası və ya naqil xətası halında nasazlığın yayılmasını məhdudlaşdıran mühüm təhlükəsizlik qatını əlavə edir. Bu izolyasiya xüsusiyyəti kondensasiya və vibrasiyanın təsadüfi qısaqapanma hadisələri şansını artırdığı dəniz mühitləri və mobil avtomobil proqramları kimi yüksək elektrik təhlükəsizliyi riskləri olan yerlər üçün sistemlər quran peşəkar quraşdırıcılar arasında yüksək tərif alır.

3. İnteqrasiya edilmiş doldurma sistemi və üç mərhələli batareyanın idarə edilməsi

Daxili AC‑DC şarj cihazı klassik üç mərhələli doldurma məntiqinə uyğundur: kütləvi sabit cərəyan fazası, udma sabit gərginlik fazası və float baxım mərhələsi. Bu yaxşı qurulmuş doldurma profili qurğuşun-turşu batareyası kimyası üçün doldurulma dövrlərini optimallaşdırır. Kütləvi faza zamanı şarj cihazı batareyanın gərginliyini sürətlə yuxarı qaldırmaq üçün icazə verilən maksimum cərəyan verir. Hədəf udma gərginliyi həddinə çatdıqdan sonra vahid udma mərhələsinə keçir, sabit gərginliyi saxlayaraq, şarj cərəyanı təbii olaraq aşağıya doğru azalır. Cərəyan nominal doldurma miqyasının təqribən on faizinə düşdükdə, avadanlıq hüceyrə plitələrini həddindən artıq yükləmədən öz-özünə boşalmanın qarşısını almaq üçün daha aşağı texniki gərginlik tətbiq edərək float mərhələsinə daxil olur.

Güc faktorunun korreksiyası maksimum doldurma yükü altında 0,95-dən yuxarı dəyərlərə nail olur. Güclü güc faktoru performansı AC mənbəyindən gələn reaktiv enerji istehlakını azaldır, portativ generatorlara və ya məhdud tutumlu şəbəkə çıxışlarına daha yumşaq tələbat yaradır. AC girişi geniş diapazonlu şəbəkə gərginliyini qəbul edir; 230VAC variantı üçün əməliyyat AC giriş pəncərəsi 180VAC-dan 260VAC-a qədərdir. Geniş giriş dözümlülüyü o deməkdir ki, generator çıxışı dəyişən yük şəraitində işləyən portativ generator aparatında tez-tez baş verən ideal nominal dəyərlərdən kənara çıxdıqda belə, şarj cihazı işləməyə davam edə bilər.

Doldurma cərəyanı maksimum DC-giriş gərginliyi variantına görə fərqlənir. On iki voltlu DC modelləri qırx amperə qədər doldurma çıxışını dəstəkləyir, iyirmi dörd voltlu DC versiyaları isə iyirmi amperə qədər doldurma çıxışı verir. Sistem dizaynerləri şarj cihazının maksimum cərəyanını akkumulyator istehsalçıları tərəfindən dərc edilmiş tövsiyə olunan doldurma sürətinə uyğunlaşdırmalıdır. Həddindən artıq yüksək şarj cərəyanları batareyanın deqradasiyasını sürətləndirir; əksinə, kiçik ölçülü doldurma cərəyanı lazımsız olaraq doldurulma vaxtlarını uzadır. Batareya bankının tutumunun şarj cihazı qabiliyyəti ilə diqqətlə birləşdirilməsi optimal uzunmüddətli batareya dövriyyəsi performansını təmin edir.

4. Gücün dəyişməsi zamanı ATS ötürülməsi performansı və sistemin davamlılığı

Daxili avtomatik ötürmə açarı (ATS) batareyadan alınan AC gücü ilə daxil olan xarici elektrik təchizatı arasında keçidi idarə edir. Köçürmə vaxtı 16 millisaniyədə qeyd olunur. Ən çox yayılmış məişət elektrik cihazları elektrik enerjisini tamamilə söndürmədən bu böyüklükdə qısa fasilələrə dözür. Bu xüsusiyyət bir çox bağlı yüklər üçün yaxın UPS dərəcəli davamlılığı təmin edir. İstifadəçilər nəzərə almalıdırlar ki, bəzi yüksək həssas sənaye hesablama avadanlığı hələ də sıfır millisaniyə transferi mütləq əməliyyat tələbinə çevrilərsə, yuxarıda əlavə həqiqi-onlayn-UPS vahidləri tələb edə bilər.

Daxili rele aparatı fiziki dövrə keçid tapşırıqlarını yerinə yetirir. Rele reytinqləri məhsul variantları üzrə fərqlənir: 110VAC konfiqurasiyaları 30 amperlik nominal releləri, 230VAC modelləri isə 16 amperlik nominal releləri tətbiq edir. Şəbəkə giriş tərəfinə inteqrasiya olunmuş AC dövrə açarı daxil olan AC qidalanma üçün həddindən artıq cərəyandan ayrılmadan qorunma təmin edir və rele təhlükəsizliyini artırır. Elektrik enerjisi kəsildikdən sonra geri qayıtdıqda, ATS məntiqi yükləri avtomatik olaraq xarici AC mənbəyinə ötürür, eyni zamanda batareyanın enerji ehtiyatlarını doldurmaq üçün daxili doldurucu dövrəni aktivləşdirir. Bu təhvil vermə davranışı, avadanlığı insan operatorlarının şəbəkənin bərpası hadisələrinə tez reaksiya verə bilməyəcəyi nəzarətsiz uzaqdan quraşdırmalar üçün yaxşı uyğunlaşdırır.

5. Uzunmüddətli əməliyyat etibarlılığı üçün quraşdırılmış qoruyucu təbəqələr

Möhkəm çoxqatlı mühafizə dəsti həm çevirici-şarj cihazının özünü, həm də qoşulmuş batareya və yük avadanlığını qoruyur. DC giriş tərəfində qorumalar daxili qoruyucu, aşağı gərginlikli kəsmə və həddindən artıq gərginlikli söndürmə şərtləri vasitəsilə tərs polarite müdafiəsini əhatə edir. Əks polarite qorunması ağır ölçülü batareya kabellərini birləşdirərkən quraşdırıcının naqil xətalarına qarşı kritik müdafiə təklif edir. Bu cür qorunma olmadan, tərs çevrilmiş batareya terminalları anlarda enerjiyə çevrilmə elektronikasını həmişəlik məhv edə bilər.

AC çıxış tərəfində qurğu qısaqapanma hallarına, davamlı həddindən artıq yüklənmə vəziyyətlərinə və daxili həddindən artıq temperatur hadisələrinə cavab verir. Daxili temperatur təhlükəsiz əməliyyat tavanından kənara qalxdıqda, termal qorunma komponentin daimi zədələnməsinin qarşısını almaq üçün bağlanma prosedurunu işə salır. Temperatur və yüklə tənzimlənən soyutma fanatları fırlanma sürətini dinamik şəkildə tənzimləyir. Fanatlar yalnız ağır iş yükü və ya yüksək daxili temperaturda daha sürətli fırlanır; yüngül yük şəraitində ventilyator səs-küyü minimal olaraq qalır, bu, sakinlər üçün akustik rahatlığın vacib olduğu qapalı yaşayış və ya kabin qurğuları üçün mühüm faydadır.

Hər bir qoruyucu vəziyyət, avadanlığın korpusunu açmadan problemlərin aradan qaldırılmasına imkan verən ön panel LCD displey vasitəsilə görünən əks əlaqə siqnallarını işə salır. Nasazlıq kodlarını birbaşa yerli ekrandan oxuya bilmək uzaq elektrik şəbəkələrinə xidmət göstərən sahə üzrə texniki işçilər üçün diaqnostik işləri sürətləndirir.Şarj cihazı HK3000PC ilə 3000w Saf Sinus Dalğası İnverterienerji sisteminin arxitekturası ətrafında çoxlu ayrı-ayrı xarici qoruyucu modulların yığılması tələbini aradan qaldıraraq, tək blok daxilində çoxlu müxtəlif qoruyucu reaksiyaları birləşdirir.

6. Aparat rabitə portları və uzaqdan izləmə imkanları

RJ‑11-stil fiziki konnektoru olan RS‑485 rabitə portu uzaqdan izləmə qabiliyyətinə imkan verir. İstifadəçilər isteğe bağlı olaraq əsas çevirici-şarj cihazı şassisindən uzaqda yerləşən xarici uzaqdan LCD idarəetmə panelini əlavə edə bilərlər. Bu, əsas enerji avadanlığının zirzəmidə saxlama bölmələri və ya kommunal şkafların içərisində yerləşdiyi qurğular üçün əlverişli olduğunu sübut edir, eyni zamanda operatorlar yaşayış sahəsindən status oxunuşlarını müşahidə etmək istəyirlər. Ethernet bağlantısı daha təkmil nəzarət quraşdırmaları üçün əlavə təkmilləşdirmə kimi mövcuddur.

RS‑485 avtobusu vasitəsilə host monitorinq sistemləri batareya gərginliyi, çıxış gücü, əməliyyat rejimi bayraqları və aktiv nasazlıq göstəriciləri daxil olmaqla real vaxt məlumat dəstlərini çəkə bilər. Daha böyük mikro-şəbəkə yerləşdirmələri quran sistem inteqratorları üçün bu, avadanlığı daha yüksək səviyyəli sayt-monitorinq platformalarına inteqrasiya etmək üçün yollar açır. Nəzərə alın ki, RS‑485 naqilləşdirmə təcrübələri uzun məsafəli diferensial siqnalizasiya üçün sənaye qaydalarına riayət etməlidir; düzgün kabel seçimi və torpaqlama yaxınlıqdakı yüksək cərəyan elektrik keçiricilərindən gələn elektrik səs-küyündən qaynaqlanan məlumat korlanmasının qarşısını almağa kömək edir.

7. Uyğun iş mühitləri və mexaniki quraşdırma qeydləri

Tam yüklənmə ilə qiymətləndirilən ətraf mühit temperaturu diapazonu Selsi üzrə sıfır dərəcədən artı qırx dərəcə Selsiyə qədər uzanır. Ətrafdakı temperatur altmış dərəcə Selsiyə yüksəldikdə, avadanlıq avtomatik olaraq mövcud çıxış gücünü nominal gücün yetmiş faizinə qədər azaldır. Saxlama temperaturu pəncərəsi işləməyən dövrlər üçün sıfırdan yetmiş dərəcə Selsiyə qədərdir. Rütubət tolerantlığı kondensasiya olunmayan ətraf mühit şəraitində maksimum doxsan üç faiz nisbi rütubətə çatır. Kondensasiya əsas risk faktorunu təmsil edir; şeh əmələ gəlməsinin yaşandığı yerlərdə daxili dövrə lövhələrini quru saxlamaq üçün adekvat ventilyasiya təmin edilməlidir.

Quraşdırma istiqaməti istehsalçının mexaniki təsvirlərinə uyğun olmalıdır. Fanın ventilyasiya dəliklərinin yaxınlığında kifayət qədər boşluq saxlayın ki, isti egzoz havası sərbəst çıxa bilsin. Xüsusi egzoz ventilyasiyası olmayan tam qapalı kiçik şkafın içərisindəki möhürləmə qurğusundan çəkinin, çünki sıxılmış istilik termal azalma və tez-tez qoruyucu söndürmə hadisələrini aktivləşdirir. Batareya kabeli ölçü cihazını seçərkən, həmişə üç min vatt güc səviyyələri ilə əlaqəli yüksək DC yan cərəyanı nəzərə alın; kiçik ölçülü kabellər həddindən artıq rezistiv gərginliyin azalmasına səbəb olur və naqillər boyunca təhlükəli həddindən artıq istiləşmə nöqtələri yaradır.

8. Tez-tez verilən texniki suallar

9. Sistem inteqratorları üçün yekun fikirlər

Hamısı bir yerdə inverter-doldurma qurğusu inversiya, batareyanın doldurulması, avtomatik ötürmə keçidi və çoxsaylı qoruyucu funksiyaları tək şassidə birləşdirərək bir çox şəbəkədənkənar və ehtiyat enerji sisteminin qurulmasını sadələşdirir. Güc çevirmə aparatını qiymətləndirərkən, yalnız davamlı vat dərəcəsi rəqəmlərindən kənara çıxın; dalğalanmanın idarəolunma qabiliyyətini, dalğa formasının saflığını, daxili qorunma funksiyasının tamlığını, ötürmə-keçir vaxtını və mövcud monitorinq interfeyslərini qiymətləndirmək üçün vaxt ayırın. Bu spesifikasiyaların hər biri real dünyada sistemin etibarlılığını hər gün formalaşdırır.

Hər bir enerji sistemi layihəsi hərtərəfli yük auditi ilə başlayır. İşləyəcəyi gözlənilən hər bir cihaz üçün vat çəkilişini sənədləşdirin, böyük başlanğıc cərəyanları ilə induktiv yükləri qeyd edin və akkumulyator bankı və çevirici-şarj cihazı kombinasiyasını seçməzdən əvvəl məqbul akkumulyator boşalma dərinliyi limitlərini müəyyənləşdirin. Əvvəlcədən düşünülmüş planlaşdırma aparat quraşdırılması başa çatdıqdan sonra əməliyyat məyusluğunun qarşısını alır.Şarj cihazı HK3000PC ilə 3000w Saf Sinus Dalğası İnverteriüç min vatt davamlı çıxış tələb edən layihələr üçün əla uyğun gəlir, eyni zamanda ayrı-ayrı güc sistemi komponentlərinin patchwork kolleksiyasını yığmadan inteqrasiya olunmuş doldurma qabiliyyəti tələb edir.

Bu aparatın arxasında peşəkar səviyyəli istehsalat fonu üçün nəşr etdiyi resursları araşdıra bilərsinizNingbo Kosun New Energy Co., Ltd.Mühəndislik sənədləri, ölçü cizgiləri və tam spesifikasiya vərəqləri sistem dizaynlarını hazırlayan texniki qiymətləndiricilər üçün daha da dərinlik təmin edir.
